Der manuelle externe Bypass Multi Pass ermöglicht die Überbrückung der USV im Fall einer Fehlfunktion oder Wartung. Die Überbrückung Multi Pass Automatik gewährleistet außerdem, dass die angeschlossenen Abnehmer automatisch an das Eingangsnetz geschaltet werden, wenn die USV ausgeschaltet wird oder defekt ist. Der Multi Pass ist für Rack- oder Wandinstallationen (Box) geeignet. Eigenschaften Leistung 16A Schutz vor Rückspeisung ins Netz Anzeige für Status Verfügbar mit Buchsen unterschiedlicher Standards (IEC, englische Buchse, Klemmleiste) Bypass im Wandgehäuse Externer Service-Bypass für manuelle Umschaltung auf Netzversorgung Gehäuse Abmessungen: 1HE x 19" x 200 mm Gewicht: 5 kg Ermöglicht den Austausch der USV ohne Abschaltung der Verbraucher Geeignet für folgende Geräte Sentinel Dual SDH Sentinel Dual SDL

Der Service-Bypass besteht aus einem speziellen Schalter mit überlappenden Kontakten und Rückmeldung an die USV, der eine Fehlbedienung fast unmöglich macht. Der Schalter verfügt außerdem über eine dritte Stellung für Einstellarbeiten an der USV. Hierbei wird die Last vom Netz versorgt und die USV erhält Netzspannung am Eingang. Eigenschaften Leistung 63A 2-poliger Bypass für 1/1 phasige USV Anlagen Dritte Stellung für Einstellarbeiten an der USV Gehäuse Abmessungen: H 180 x B 254 x T 111 mm Geeignet für folgende Geräte Sentinel Dual: SDL 8000 - 10000 Sentinel Power: SPT 6500 - 10000

Der Service-Bypass besteht aus einem speziellen Schalter mit überlappenden Kontakten und Rückmeldung an die USV, der eine Fehlbedienung fast unmöglich macht. Der Schalter verfügt außerdem über eine dritte Stellung für Einstellarbeiten an der USV. Hierbei wird die Last vom Netz versorgt und die USV erhält Netzspannung am Eingang. Eigenschaften Leistung 63A 2-poliger Bypass für 1/1 phasige USV Anlagen Dritte Stellung für Einstellarbeiten an der USV Gehäuse Abmessungen: H 180 x B 254 x T 111 mm Geeignet für folgende Geräte Sentinel Dual: SDL 4000 - 6000 Sentinel Power: SPW 5000 - 6000

Der Service-Bypass besteht aus einem speziellen Schalter mit überlappenden Kontakten und Rückmeldung an die USV, der eine Fehlbedienung fast unmöglich macht. Der Schalter verfügt außerdem über eine dritte Stellung für Einstellarbeiten an der USV. Hierbei wird die Last vom Netz versorgt und die USV erhält Netzspannung am Eingang. Eigenschaften Leistung 125A 4-poliger Bypass Dritte Stellung für Einstellarbeiten an der USV Gehäuse Abmessungen: H 760 x B 600 x T 350 mm Geeignet für folgende Geräte Multi Sentry: MCM / MSM 15 Master MPS: MPM 15

Der Service-Bypass besteht aus einem speziellen Schalter mit überlappenden Kontakten und Rückmeldung an die USV, der eine Fehlbedienung fast unmöglich macht. Der Schalter verfügt außerdem über eine dritte Stellung für Einstellarbeiten an der USV. Hierbei wird die Last vom Netz versorgt und die USV erhält Netzspannung am Eingang. Eigenschaften Leistung 125A 4-poliger Bypass Dritte Stellung für Einstellarbeiten an der USV Gehäuse Abmessungen: H 760 x B 600 x T 350 mm Geeignet für folgende Geräte Multi Sentry: MCM / MSM 20 Multi Sentry: MST 40 / MPT 40 Master MPS: MPM 20

Der Service-Bypass besteht aus einem speziellen Schalter mit überlappenden Kontakten und Rückmeldung an die USV, der eine Fehlbedienung fast unmöglich macht. Der Schalter verfügt außerdem über eine dritte Stellung für Einstellarbeiten an der USV. Hierbei wird die Last vom Netz versorgt und die USV erhält Netzspannung am Eingang. Eigenschaften Leistung 200A 4-poliger Bypass Dritte Stellung für Einstellarbeiten an der USV Gehäuse Abmessungen: H 760 x B 600 x T 350 mm Geeignet für folgende Geräte Multi Sentry: MST 80 - 100 / MPT 80 - 100 Master MPS: MPM 30 - 40

Der Service-Bypass besteht aus einem speziellen Schalter mit überlappenden Kontakten und Rückmeldung an die USV, der eine Fehlbedienung fast unmöglich macht. Der Schalter verfügt außerdem über eine dritte Stellung für Einstellarbeiten an der USV. Hierbei wird die Last vom Netz versorgt und die USV erhält Netzspannung am Eingang. Eigenschaften Leistung 125A 4-poliger Bypass Dritte Stellung für Einstellarbeiten an der USV Gehäuse Abmessungen: H 760 x B 600 x T 350 mm Geeignet für folgende Geräte Multi Sentry: MST 60 / MPT 60

Externer Service-Bypass für manuelle Umschaltung auf Netzversorgung. Die Umschaltung und Freischaltung erfolgt über 3-Schalter mit vorgegebener Schaltreihenfolge. Ermöglicht den Austausch der USV ohne Abschaltung der Verbraucher. Eigenschaften Leistung 100A 4-poliger Bypass Umschaltung und Freischaltung erfolgt über 3-Schalter mit vorgegebener Schaltreihenfolge Gehäuse Abmessungen: H 400 x B 300 x T 210 mm Ermöglicht den Austausch der USV ohne Abschaltung der Verbraucher Geeignet für folgende Geräte Multi Sentry: MCM / MSM 15 bis 20 und MCT / MST 30 bis 60 Master MPS: MPM 10 bis 20 Master MPS: MPT 10 bis 60

Externer Service-Bypass für manuelle Umschaltung auf Netzversorgung. Die Umschaltung und Freischaltung erfolgt über 3-Schalter mit vorgegebener Schaltreihenfolge. Ermöglicht den Austausch der USV ohne Abschaltung der Verbraucher. Eigenschaften Leistung 160A 4-poliger Bypass Umschaltung und Freischaltung erfolgt über 3-Schalter mit vorgegebener Schaltreihenfolge Gehäuse Abmessungen: H 600 x B 600 x T 210 mm Ermöglicht den Austausch der USV ohne Abschaltung der Verbraucher Geeignet für folgende Geräte Multi Sentry: MST 80 Master MPS: MPT 80

Externer Service-Bypass für manuelle Umschaltung auf Netzversorgung. Die Umschaltung und Freischaltung erfolgt über 3-Schalter mit vorgegebener Schaltreihenfolge. Ermöglicht den Austausch der USV ohne Abschaltung der Verbraucher. Eigenschaften Leistung 250A 4-poliger Bypass Umschaltung und Freischaltung erfolgt über 3-Schalter mit vorgegebener Schaltreihenfolge Gehäuse Abmessungen: H 760 x B 760 x T 210 mm Ermöglicht den Austausch der USV ohne Abschaltung der Verbraucher Geeignet für folgende Geräte Multi Sentry: MPM 30 bis 40 und MPT 100 bis 120 Master HP: MHT 100 bis 120

Externer Service-Bypass für manuelle Umschaltung auf Netzversorgung. Die Umschaltung und Freischaltung erfolgt über 3-Schalter mit vorgegebener Schaltreihenfolge. Ermöglicht den Austausch der USV ohne Abschaltung der Verbraucher. Eigenschaften Leistung 32A 4-poliger Bypass Umschaltung und Freischaltung erfolgt über 3-Schalter mit vorgegebener Schaltreihenfolge Gehäuse Abmessungen: H 400 x B 300 x T 210 mm Ermöglicht den Austausch der USV ohne Abschaltung der Verbraucher Geeignet für folgende Geräte Sentinel Dual SDL: SDL 5000, 6000 und 6500TM Sentinel Power: SPW 5000 bis 6500

Externer Service-Bypass für manuelle Umschaltung auf Netzversorgung. Die Umschaltung und Freischaltung erfolgt über 3-Schalter mit vorgegebener Schaltreihenfolge. Ermöglicht den Austausch der USV ohne Abschaltung der Verbraucher. Eigenschaften Leistung 63A 4-poliger Bypass Umschaltung und Freischaltung erfolgt über 3-Schalter mit vorgegebener Schaltreihenfolge Gehäuse Abmessungen: H 400 x B 300 x T 210 mm Ermöglicht den Austausch der USV ohne Abschaltung der Verbraucher Geeignet für folgende Geräte Sentinel Dual SDL: SDL 8000TM und 10000TM Sentinel Power: SPT 8000 und 01000 Multi Sentry: MCM / MSM 10 und 12 Multi Sentry: MCT / MST 10 bis 30 Master MPS: MPM 10 und MPT 10 bis 30

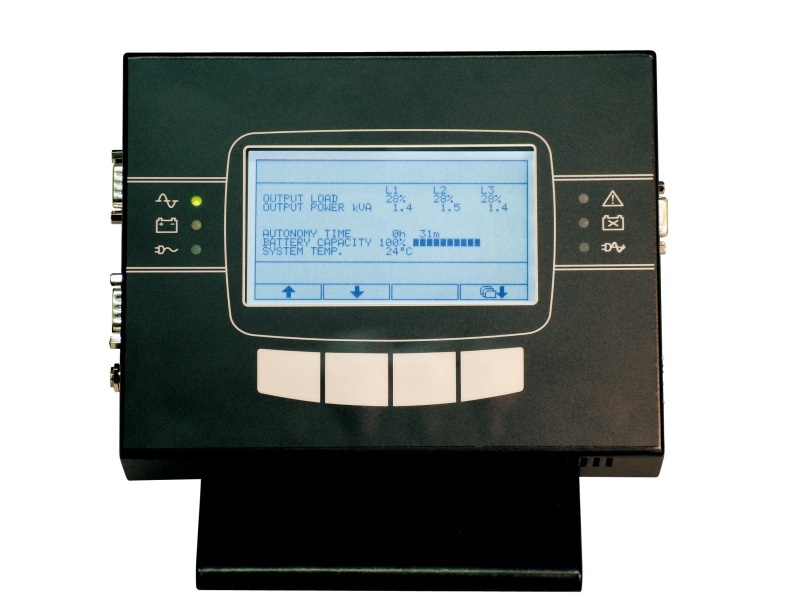

MultiPanel ist eine Fernanzeige, die den detaillierten Status der USV-Anlage in Echtzeit anzeigen kann. Die Anzeige ist kompatibel mit allen Riello USV-Anlagen der neuen Generation und dient zur Anzeige von Eingangs- und Ausgangswerten, sowie von Batteriedaten. Die Fernanzeige MultiPanel besitzt eine hochauflösende Anzeige und kann 7 unterschiedliche Sprachen: Englisch, Italienisch, Deutsch, Französisch, Spanisch, Russisch und Chinesisch. Es gibt 3 voneinander unabhängige serielle Schnittstellen, wovon eine die Überwachung einer USV-Anlage via MODBUS/JBUS Protokoll erlaubt (wahlweise über RS485 oder RS232). Die anderen können genutzt werden für den Anschluss von Geräten wie Netman 101 Plus oder PC’s, auf denen PowerShield 3 installiert ist. Eigenschaften Grafische hochauflösende LCD Anzeige. Drei voneinander unabhängige serielle Schnittstellen. Kompatibel mit den meisten Gebäude Management Programmen. Blocksachaltbild mit LED’s für den Status. Ein Firmware Update kann über die serielle Schnittstelle erfolgen Kabellänge maximal 300 m

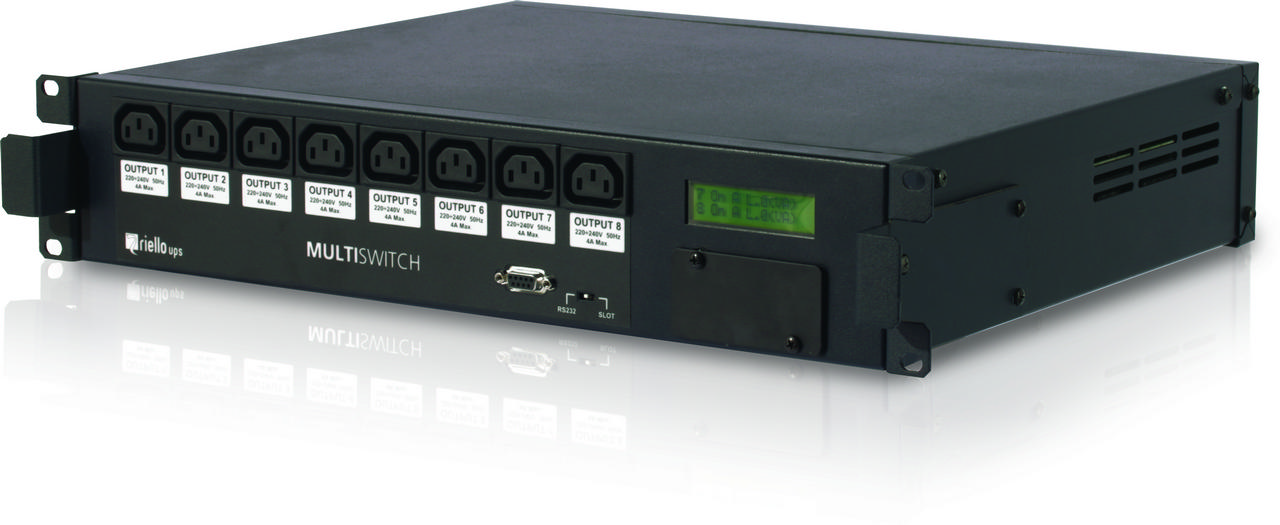

Der Multi Switch Multi Switch ermöglicht eine äußerst hohe Betriebssicherheit der Installation. Sein Funktionsprinzip gewährleistet im Vergleich zu einer einzelnen USV oder einem Bypass ein höheres Maß an Zuverlässigkeit. Redundante Versorgung Schutz vor Lasten Vielseitige Anwendung Funktionsprinzip Multi Switch ermöglicht die Verteilung und die Fernverwaltung von acht Verbrauchern in einem System mit zwei beliebigen Versorgungsleitungen (zwei Netzeingänge oder zwei USV). Multi Switch ermöglicht den Anschluss eines jeden der acht Verbraucher (jeder mit einer maximalen Stromaufnahme von 4 A) an jede der beiden Versorgungsleitungen, wobei gleichzeitig die Stromaufnahme überwacht wird. Schutz vor Störungen der Last Im Fall von Störungen einer der Lasten (zum Beispiel bei einem Kurzschluss oder einer Überlast) trennt Multi Switch die Last und vermeidet somit eine Störung des Betriebs der anderen Lasten (zum Beispiel im Fall einer schlechten Selektivität der Schutzvorrichtungen). Schutz vor Störungen der Versorgung Falls eine der beiden Versorgungsquellen nicht innerhalb der Toleranzgrenzen liegt, schaltet Multi Switch die anderen Verbraucher auf die zweite Quelle um (dies erfolgt sofort, wenn die beiden Quellen phasengleich sind). Eigenschaften Absoluter Schutz der Verbraucher vor Störungen der Versorgung und der Last Vielseitige Anwendung: mögliche Versorgung des Multi Switch mit zwei unterschiedlichen Netzen (2 USV, auch von unterschiedlicher Größe und Typ) Verkabelung im Schrank 19” LCD-Display zur Überwachung der Messwerte / Alarme / Status Möglicher Anschluss an die Überwachungs-Software PowerNetGuard (Ethernet-Version) Keine Signalverbindung zwischen Multi Switch und den Versorgungsquellen oder Verbrauchern erforderlich Monitoring- Software Netzschnittstelle Intelligent-Redundant-Multi-Switch (IRMS) Programmierbarer Umschalter für die redundante Stromversorgung von kritischen Verbrauchern Eingänge: 2 x 230 Volt mit je 16 Ampere Ausgänge: 8 x 230 Volt mit je 4 Ampere Maße: 2HE x 19" x 360 Eingang Nennspannung: 180 - 276 Vac Eingang Nennfrequenz: 50 / 60 Hz Max. zulässige Last pro Eingang: 16 A Eingangsbuchse: 2 IEC 320 10 A Ausgang Nennspannung: Auswahl einer der beiden Eingangsquellen Max. zulässige Last pro Ausgang: 4 A Ausgangsbuchsen: 8 IEC 320 10 A Gewicht: 5 kg Umgebungstemperatur: 0°C / +40°C Schutz: Überstrom / Überspannung / Unterspannung / Schutz vor Netzrückspeisung (Back-feed) Kommunkation: RS232 Anschluss Schutzgrad: IP 20 Geeignet für folgende Geräte Sentinel Dual SDL Sentinel Dual SDH Optionen / Zubehör Software: PowerNetGuard

Der Multi Switch Multi Switch ATS ermöglicht eine äußerst hohe Betriebssicherheit der Installation. Sein Funktionsprinzip gewährleistet im Vergleich zu einer einzelnen USV oder einem Bypass ein höheres Maß an Zuverlässigkeit. Redundante Versorgung Schutz vor Lasten Vielseitige Anwendung Funktionsprinzip Multi Switch ermöglicht die Verteilung und die Fernverwaltung von acht Verbrauchern mit 10 A oder 1 bis 16 A in einem System mit zwei beliebigen Versorgungsleitungen (zwei Netzeingänge oder zwei USV). Multi Switch ATS kann an jede der beiden Versorgungsleitungen angeschlossen werden, wobei gleichzeitig die Stromaufnahme überwacht wird. Schutz vor Störungen der Last Im Fall von Störungen einer der Lasten (zum Beispiel bei einem Kurzschluss oder einer Überlast) trennt Multi Switch ATS die Last und vermeidet somit eine Störung des Betriebs der anderen Lasten (zum Beispiel im Fall einer schlechten Selektivität der Schutzvorrichtungen). Schutz vor Störungen der Versorgung Falls eine der beiden Versorgungsquellen nicht innerhalb der Toleranzgrenzen liegt, schaltet Multi Switch ATS die anderen Verbraucher auf die zweite Quelle um (dies erfolgt sofort, wenn die beiden Quellen phasengleich sind). Eigenschaften Absoluter Schutz der Verbraucher vor Störungen der Versorgung und der Last Vielseitige Anwendung: mögliche Versorgung des Multi Switch ATS mit zwei unterschiedlichen Netzen (2 USV, auch von unterschiedlicher Größe und Typ) Verkabelung im Schrank 19” Übersichtspaneel Möglicher Anschluss an die Überwachungs-Software PowerNetGuard (Ethernet-Version) Keine Signalverbindung zwischen Multi Switch ATS und den Versorgungsquellen oder Verbrauchern erforderlich Kompatibel mit der Software PowerShield 3 Steckplatz für Kommunikationsplatinen Eingänge: 2 x 230 Volt mit je 16 Ampere Ausgänge: 1 x 16 Ampere oder 2 Blöcke mit je 4 Anschlüssen (je Block max. 10A belastbar) Maße: 1HE x 19" x 360 Eingang Nennspannung: 180 - 276 Vac Eingang Nennfrequenz: 50 / 60 Hz Max. zulässige Last pro Eingang: 16A Eingangsbuchse: 2 IEC-320 C20 (16A) Max. zulässige Last pro Ausgang: 10 A IEC-320 C13 / 16 A bei IEC -320 C19 Ausgangsbuchsen: 4 + 4 IEC-320 C13 (10A) + 1 IEC-320 C19 (16 A) Schutz: Überstrom / Überspannung / Unterspannung / Schutz vor Netzrückspeisung (Back-feed) Kommunikation: RS232-Anschluss, USB, Steckplatz für Kommunikationsschnittstelle, Anschluss mit Relaiskontakten Schutzgrad: IP20 Umgebubgstemperatur: 0°C / + 40°C Gewicht: 6 kg Geeignet für folgende Geräte Sentinel Dual SDL Sentinel Dual SDH Optionen / Zubehör Software: PowerShield 3 Netman 101 Plus Netman 102 Plus Netman 202 Plus Multicom 301 Multicom 302 Multicom 351 Multicom 352

Interfacekarte zur Anbindung an MODBUS / JBUS. Der Protokollumwandler MultiCOM 302 kann für die Überwachung der USV mit dem MODBUS/JBUS Protokoll über RS232 oder RS485 Verbindung genutzt werden. Außerdem verwaltet er eine zweite unabhängige serielle RS232 Schnittstelle, die zum Anschluss anderer Einrichtungen wie z. B. Netman 101 Plus oder einem PC mit der PowerShield3 Software benutzt werden kann. Eigenschaften Konfiguration des MODBUS/JBUS-Port als RS232 oder RS485 Verwalten zweier unabhängiger serieller Leitungen In die wichtigsten BMS Systeme integrierbar

Interfacekarte zur Verdopplung der vorhandenen seriellen Schnittstelle. Der MultiCOM 352 erlaubt den Anschluss von z. B. zwei Computern an eine USV-Anlage mit nur einer seriellen Schnittstelle. Dies kann genutzt werden, wenn mehrere serielle Anschlüsse für Mehrfachabfrage der USV gebraucht werden. Es ist die ideale Lösung für LANs mit Firewall, wo ein hoher Grad von Sicherheit verlangt ist, oder zur Verwaltung von separaten LANs mit Versorgung durch eine einzige USV. Eigenschaften Kaskadedirbar auf bis zu 4 serielle Schnittstellen LED zur Anzeige des Kommunikationsflusses Firmware-Aktualisierung über serielle Schnittstelle

Mit der Multicom 372 Karte erhält die USV eine zusätzliche Kommunikationsschnittstelle für die Kontrolle und Überwachung der USV uber eine serielle RS232 Leitung. Die Karte verfügt außerdem über einen ESD-Eingang (NOTAUS für die USV) und einen RSD-Eingang (Remote-Shutdown). Beide sind auf abziehbaren Klemmleisten verfügbar und lassen sich direkt an Not-Aus-Taster oder anderem anschließen. Eigenschaften Verwaltung von Not-Aus und Fernabschalten der USV (ESD bzw. RSD) Versorgung von Einrichtungen mit 12V max. 80mA

Die Option Multicom 384 liefert eine Reihe von Relaiskontakten zur Anzeige von Alarmzuständen der USV. Die Karte hat zwei abziehbare Klemmenleisten. Auf einer davon findet sich das ESD Signal (NOTAUS der USV) und das RSD Signal (Fernabschalten). Die Karte verfügt über potentialfreie Wechselkontakte oder normal offene Kontakte zur Anzeige von: Batteriebetrieb, Bypass, Alarm und “Batterie fast entladen”. Eigenschaften Strom max 3 A bei 250 Vac Kontakte können vom Anwender konfiguriert werden

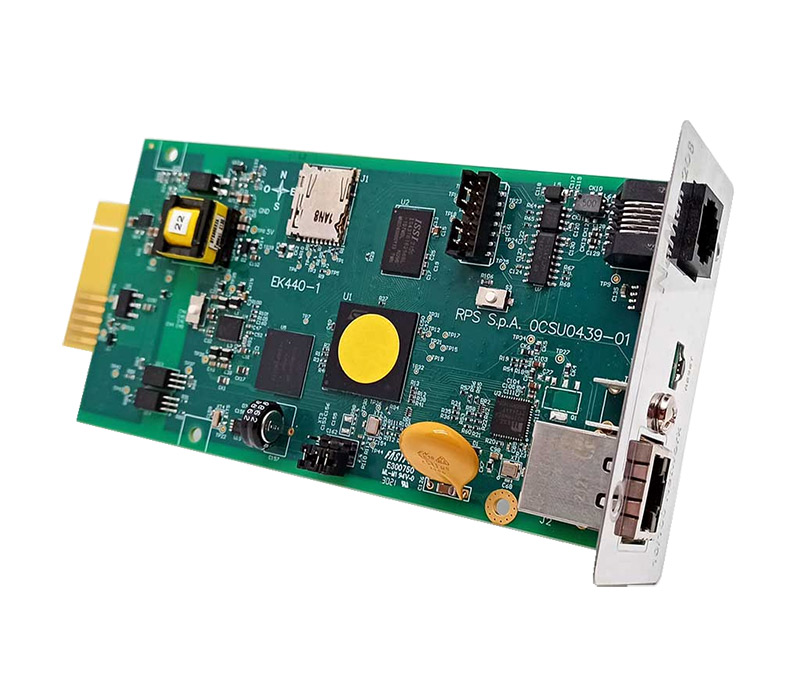

Der NetMan 208 Netzwerkagent erlaubt die Verwaltung von direkt an ein LAN angeschlossenen USVs mit den Kommunikationsprotokollen (TCP/IP, HTTPS/HTTP, SNMP, Modbus/TCP, BACNET/IP). Er wurde entwickelt, um USVs in mittlere und große Netzwerke zu integrieren und um eine hohe Zuverlässigkeit und Sicherheit bei der Kommunikation zwischen den USVs und den zugehörigen Überwachungssystemen zu gewährleisten. Zusätzlich erhalten Sie eine PowerShield  Voll- / Netzwerklizenz. Der NetMan 208 Netzwerkarte ist die nächsten Generation der NetMan 204 Netzwerkkarte. Eigenschaften: 32-Bit-RISC-Dual-Core-Prozessor 8 GB interner Speicher Kompatibel mit 10/100/1000 Mbps Ethernet und IPv4/6 Netzwerken Betriebssystem und Firmware-Anwendung über Webbrowser aktualisierbar IEC EN 62443-4-2 Zertifizierung Kompatibel mit PowerShield3 und PowerNetGuard IPv4- und IPv6-kompatibel SNMP (v1, v2 veraltet) und v3 mit RFC1628 für PowerNetGuard und NMS-Verbindung SNMP (v1, v2 veraltet) und v3 mit RFC3433 für die Verwaltung von Umgebungssensoren SMTP für Alarmbenachrichtigungen und USV-Statusaktualisierungen per E-Mail LDAP- und Active Directory-Integration für die Unterstützung zentraler Authentifizierungsmechanismen Ermöglicht die Initiierung der Live-Migration virtueller Maschinen (VM), um VMs während eines Stromausfalls automatisch und transparent  mit Migrationssystemen wie VMware und vMotion™ auf durch USV geschützte Geräte zu migrieren. Der NetMan 208 kann USV-Anlagen innerhalb oder außerhalb des Rechenzentrums überwachen und verwalten. Er kann auch den Stromverbrauch messen, um die Stromverbrauchseffektivität (PUE), die Standardmetrik zur Messung der Energieeffizienz von Rechenzentren, zu berechnen. Modbus/TCP BACNET/IP Ereignisprotokoll und Datenverwaltung Leistungsfähigere konfigurierbare Firewall Wake-on-LAN-Management zum Starten von Computern über ein TCP/IP-Netzwerk Weitere unterstützte Standards: DHCP, DNS, NTP, ICMP, IGMP Verwaltung von Umgebungssensoren Konfigurierbar über HTTPS-Sitzungen

Der NetMan 208 Netzwerkagent erlaubt die Verwaltung von direkt an ein LAN angeschlossenen USVs mit den Kommunikationsprotokollen (TCP/IP, HTTPS/HTTP, SNMP, Modbus/TCP, BACNET/IP). Er wurde entwickelt, um USVs in mittlere und große Netzwerke zu integrieren und um eine hohe Zuverlässigkeit und Sicherheit bei der Kommunikation zwischen den USVs und den zugehörigen Überwachungssystemen zu gewährleisten. Der NetMan 208 Netzwerkarte ist die nächsten Generation der NetMan 204 Netzwerkkarte. Eigenschaften: 32-Bit-RISC-Dual-Core-Prozessor 8 GB interner Speicher Kompatibel mit 10/100/1000 Mbps Ethernet und IPv4/6 Netzwerken Betriebssystem und Firmware-Anwendung über Webbrowser aktualisierbar IEC EN 62443-4-2 Zertifizierung Kompatibel mit PowerShield3 und PowerNetGuard IPv4- und IPv6-kompatibel SNMP (v1, v2 veraltet) und v3 mit RFC1628 für PowerNetGuard und NMS-Verbindung SNMP (v1, v2 veraltet) und v3 mit RFC3433 für die Verwaltung von Umgebungssensoren SMTP für Alarmbenachrichtigungen und USV-Statusaktualisierungen per E-Mail LDAP- und Active Directory-Integration für die Unterstützung zentraler Authentifizierungsmechanismen Ermöglicht die Initiierung der Live-Migration virtueller Maschinen (VM), um VMs während eines Stromausfalls automatisch und transparent  mit Migrationssystemen wie VMware und vMotion™ auf durch USV geschützte Geräte zu migrieren. Der NetMan 208 kann USV-Anlagen innerhalb oder außerhalb des Rechenzentrums überwachen und verwalten. Er kann auch den Stromverbrauch messen, um die Stromverbrauchseffektivität (PUE), die Standardmetrik zur Messung der Energieeffizienz von Rechenzentren, zu berechnen. Modbus/TCP BACNET/IP Ereignisprotokoll und Datenverwaltung Leistungsfähigere konfigurierbare Firewall Wake-on-LAN-Management zum Starten von Computern über ein TCP/IP-Netzwerk Weitere unterstützte Standards: DHCP, DNS, NTP, ICMP, IGMP Verwaltung von Umgebungssensoren Konfigurierbar über HTTPS-Sitzungen
